LR、LFR、ZKLN、ZKLF系列轴承：FC4054170轴承损坏原因分析

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月28日讯  某钢厂棒材线350精轧机（螺纹钢）使用的FC4054170轴承，近期非正常损坏严重，这种现象已严重影响到钢厂的正常运行。轴承损坏图片见下图；

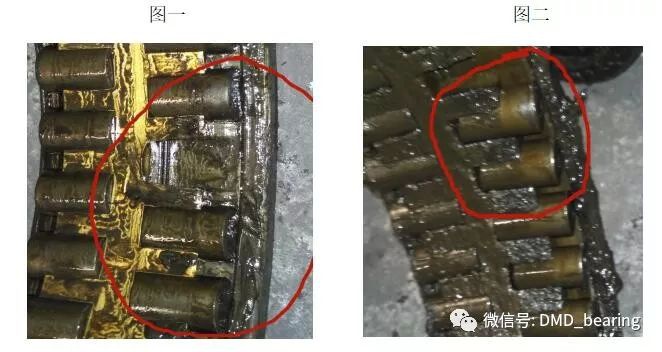

   图一划线处可以清晰的看出，保持架兜孔已经成八字形，保持架齿已经向内径处倾斜，通过现场沟通了解，此处的损伤是向轴承中装轧辊时碰撞所造成的保持架齿变形。

图二划线处可以看出滚子倾斜严重，现场对该套轴承中没有倾斜的滚子在滚道中的窜动量，进行了检查，窜动量在0.25mm左右。

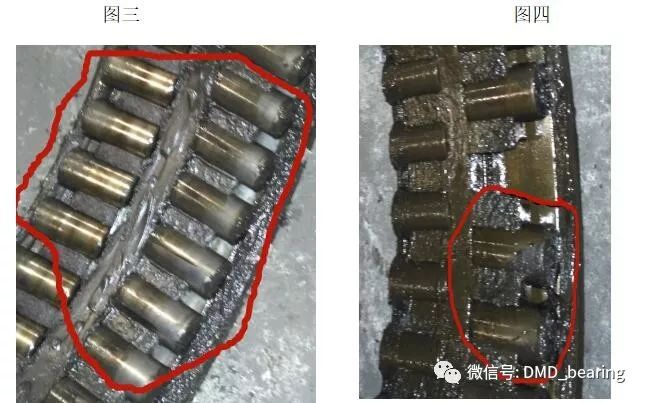

从图三划线处可以分析出两滚道中滚子成八字形，这种情况轴承已经不可以再继续使用啦，产生这种原因：

1）轴承游隙过大；

2）安装好的轧机轧辊交叉严重;

 3)滚子在滚道中的窜动间隙太大；

图四中的轴承损伤原因与图一基本一致，在这里不在做分析。

现场对在机旧轴承检测，滚动体的下垂量在0.5mm左右，滚子在兜孔中的间隙量是0.35mm，装配工人反应轴承噪音很大。

鉴于以上分析，改进建议如下：

在后期的生产中，轴承除按照上述数据调整外，同样轴承设计和生产工艺进行优化，钢厂调整了轧机机架间隙并改变轧辊安装方式。在改进后的三个多月中在没发生过以上事故。
