LR、LFR、ZKLN、ZKLF系列轴承：轧机用四列圆柱滚子轴承损坏形式及改进

LR、LFR、ZKLN、ZKLF系列轴承-无锡钦盈机械有限公司2018年12月28日讯  轧钢机用主轴承的结构是四列圆柱滚子轴承，该结构轴承外组件是由两套外组件组合构成，每个外组件具有两列滚道和两列滚动体，基本要求是长寿命、低消耗、耐冲击、大载荷，轧机轴承在设计上是完全可以满足这些要求。由于钢厂的实际工况不同，致使同样的成品轴承不是在每台轧机上都可以发挥它的基本要求，轴承损坏的形式都是靠近轧辊辊身处或外侧一列轴承损坏。图例见下图；

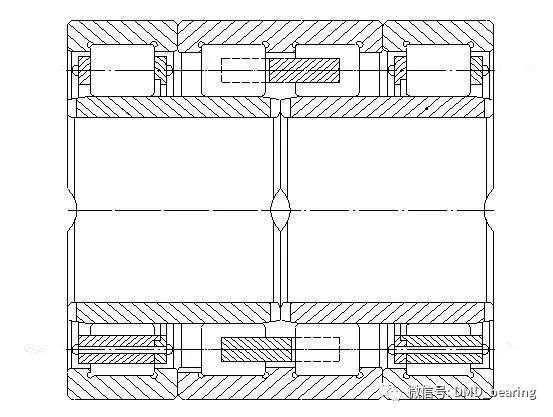

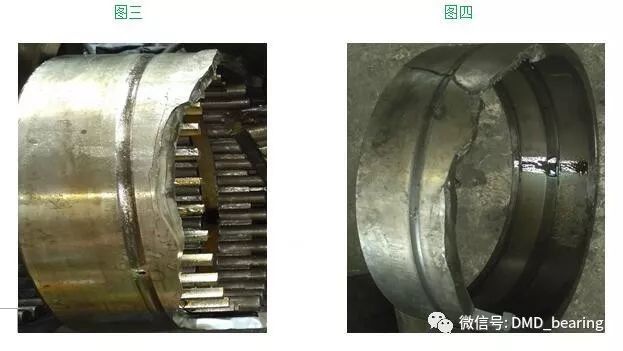

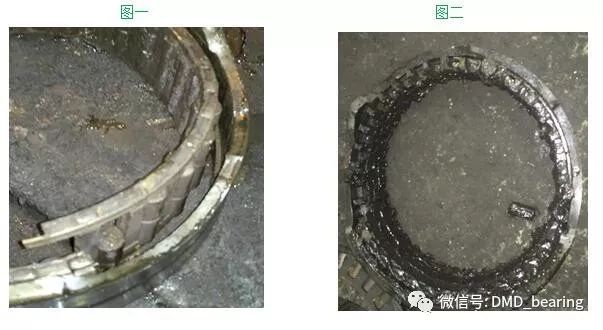

图一和图二是热轧机使用轴承，图三和图四是冷轧用轴承，都是靠近辊身处，主要损坏形式为轴承承受大的弯辊力和偏载力造成外圈碎裂导致轴承报废，由于轧机轴承设计结构要求，一列滚道或一列滚子损坏，整个外组件都要报废。这样不仅增加轴承消耗，钢厂装配工人换轴承的劳动强度也加大很多。鉴于这些原因，DMD公司设计开发一种新型的四列圆柱滚子轴承，新型结构见下图；

新开发结构轴承优点：

1）改进新结构轴承的设计载荷强于传统结构的轧机轴承，可以承受更大的冲击力。

2）轧钢设备过钢时产生的弯辊力或偏载力大的情况下，只需更换一个单列外圈组件，可以有效降低轧机轴承在线消耗。

3）更换新轴承会更方便，可以大幅降低装配工人劳动强度，提高劳动效率

4）传统结构轴承保持架是一体式梳齿保持架，在弯辊力或偏载力作用下，造成一体保持架提前损坏，新结构轴承保持架采用两个单列实体保持架，可以加强保持架强度和降低保持架损坏概率。
