LR系列|LFR系列|ZKLN系列|ZKLF系列-无锡钦盈机械有限公司2018年3月18日讯  角接触球轴承（Angular Contact Ball Bearings）是轴承的一种，它可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。角接触球轴承是非分离型的设计，内外圈的两侧的肩部高低不一。

双列角接触球轴承安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。配对轴承应用在：当单个轴承的负荷承载能力不足（使用窜联配置方式）或当要承受联合负荷或作用在两个方向上的轴向负荷（使用背对背或面对面配置方式）。

角接触球轴承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)几种类型。该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。

接触球轴承极限转速较高，可以同时承受径向载荷和轴向载荷，也可以承受纯轴向载荷，其轴向载荷能力由接触角决定，并随接触角的增大而增大。

单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度，因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计，内外圈的两侧的肩部高低不一。为了提高轴承的负载能力，会把其中一侧的肩部加工得较低，从而让轴承可装进更多的钢球。

成对安装角接触球轴承

成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷，也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置则可承受任一方向的轴向载荷。 这种类型的轴承一般由生产厂商选配组合成对提交用户，安装后有预压过盈，套圈和钢球处于轴向预加载荷状态，因而提高了整组轴承作为单个支承刚度和旋转精度。

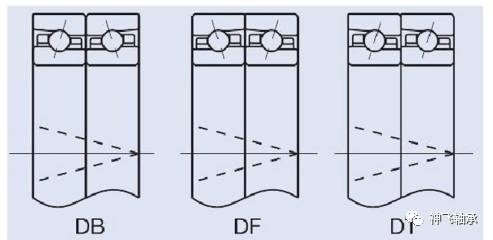

背对背配置，后置代号为DB（如70000/DB），背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置，而且可承受倾复力矩。

面对面配置，后置代号为DF（如70000/DF），面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷，但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高，而且不太适合承受倾复力矩。这种配置的刚性和承受倾复力矩的能力不如DB配置形式，轴承可承受双向轴向载荷；

串联配置，后置代号为DT（如70000/DT），串联配置时，载荷线平行，径向和轴向载荷由轴承均匀分担。但是，轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向，或如果有复合载荷，就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承，但只能承受单方向的轴向载荷。通常，为了平衡和限制轴的轴向位移，另一支承处需安装能承受另一方向轴向载荷的轴承。

双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷，限制轴的两方面的轴向位移。主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限，允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩，而最大允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角，将影响轴承的寿命，同时造成轴承运转精度下降，运转噪声增大。双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

角接触球轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外，欧美品牌中也用P3、P7、P9表示精度等级，P3相当于ISO和JIS标准的P6级， P7相当于P4级，P9相当于P2级。

负载能力（简）

以下内容仅针对配对轴承的负载能力 ，且产品表中给出的基本额定负荷和疲劳极限负荷仅适用于单个轴承。

*基本额定动负荷，用于任何配置的标准轴承和背对背或面对面配置的SKF探索者轴承

C=1，62xC单个轴承

*基本额定动负荷，用于串联配置的SKF探索者轴承

C=2xC单个轴承

*基本额定静负荷

Co=2xCo单个轴承

*疲劳极限负荷

Pu=2xPu单个轴承

主要用途：

单列角接触球轴承：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴、增压泵、钻井平台、食品机械、分度头、补焊机、低噪型冷却塔、机电设备、涂装设备、机床槽板、弧焊机

双列角接触球轴承：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械、行星减速机、萃取设备、摆线减速机、食品包装机械、电焊机、电烙铁、方箱、重力式喷枪、剥线机、半轴、检验分析设备、精细化工机械等。

保养方法：

1、当轴承运行到一定时期时（或保维护养期），将轴承全部撤下；

2、用清洗用的柴油或煤油浸泡清洗轴承，如有技术条件最好打开密封盖清洗；

3、清洗后空干清洗油，外观检查有无损伤；

4、用一个150mm左右，直径为角接触球轴承内径相等的木棒（最好为空心管），一端固定一个轴承；

5、用手快速转动轴承的同时，将木棒（木管）另一端顶在耳朵上或音频放大器话筒上辩听轴承转动噪音；

6、固定轴承后横向拨动木棒，检查轴承是否磨损松动现象；

7、松动严重、转动噪音过大、有严重缺损的轴承应以淘汰，以同型号代之；

8、取一桶将适量润滑脂（优质黄干油）用文火融化（不可过热），将检测过的轴承放入桶中浸泡到无气泡溢出。润滑脂冷却前取出轴承，残留润滑脂量少。润滑脂冷却后取出角接触球轴承，残留润滑脂量多。根据需要确定润滑脂残留量的多少。

9、用软布或卫生纸擦净轴承外面的润滑脂将轴承安原状装配到滑轮上，保养维护工作即告结束。
