轴承型号含义对照表

LR系列|LFR系列|ZKLN系列|ZKLF系列-无锡钦盈机械有限公司2018年6月4日讯  轴承(Bearing)是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴关注承两大类。

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。按滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类。

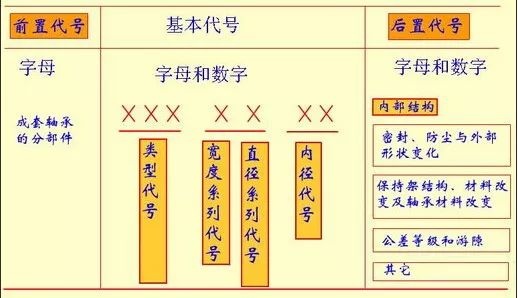

进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200，6开头就是深沟球轴承，NU,NJ为圆柱滚子轴承）：

调心球轴承—1;

调心滚子轴承—2；

圆锥滚子轴承—3；

推力球轴承—5

深沟球轴承—6；

角接触球轴承—7；

圆柱滚子轴承—N；

滚针轴承—NA;

最右边两位数字表示轴承的公称内经尺寸 当内径在20~480MM范围的时候，内径乘以五就是内径尺寸 10~17。

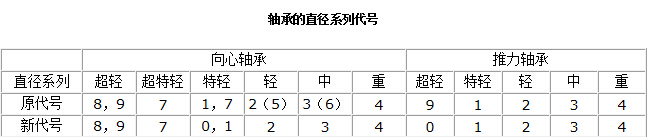

右起第三位是直径系列代号：直径系列代号有7，8，9，0，1，2，3，4，5等外径尺寸依次递增。

右起第四位是宽度系列代号，用8，0，1，2，3，4，5，6表示宽度尺寸递增。相同内径的同类轴承，外廓尺寸大（外径，宽度）则承载能力强。

 0类：双列角接触球轴承（通常省略）例：（0）3204 A
 1类：自调心球轴承 例：1201 ETN9
 2类：球面滚子轴承、球面滚子推力轴承 例：22209 E 29328 E
 3类：圆锥滚子轴承 例：32016 X/Q
 4类：双列深沟球轴承 例：4206 ATN9 深沟球轴承尺寸
 5类：推力球轴承 例：51100
 6类：深沟球轴承 例：6213-2Z
 7类：角接触球轴承 例：7305 BECBM
 8类：圆柱滚子推力轴承 例：81111 TN
 N类：圆柱滚子轴承 第二个字母，有时候第三个字母，用来确定法兰结构，      例如： NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
 例： NU 2317 ECJ
 C类：CARB轴承 C 2205
 QJ类：四点接触球轴承 例：QJ 217 MA。

双列角接触球轴承：能承受较大的径向和轴向联合负荷和力矩负荷，用于限制轴和外壳双向轴向位移的部件中。常见的双列角接触球轴承型号：3200ATN轴承、3203A-ZTN轴承、3205ATN轴承、3207ATN轴承等

推力滚子轴承：推力圆锥滚子轴承，推力圆柱滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的 55% 。与其他推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心性能。常见的推力滚子轴承型号：81120轴承、81209 轴承、81217轴承等

圆锥滚子轴承：圆锥滚子轴承可以承受大的径向载荷和轴向载荷。由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。常见圆锥滚子轴承型号：52375/52637轴承、30312JR轴承、H913849轴承等

深沟球轴承：深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。常见的深沟球轴承型号：6200轴承，6308轴承，6201轴承，6000轴承，6309轴承等深沟球轴承尺寸和型号可以直观的算出来。 关于深沟球轴承尺寸表请直接联系我们索取。或者直接在轴承型号尺寸查询处搜索对应的深沟球轴承型号查看对应深沟球轴承尺寸。

推力球轴承：这种轴承可承受轴向载荷，但不能承受径向载荷。常见的推力球轴承型号：53244X轴承、51136X轴承、54406U轴承等

角接触球轴承：同时承受径向负荷和轴向负荷。常见的角接触球轴承型号：3208A-2RS轴承、3214A-RS轴承、3307A-RS轴承等。

圆柱滚子推力轴承：单向的轴向载荷，它比推力球轴承的轴向载荷能力大得多，并且刚性大、占用轴向空间小。适用于转速低的场合

轴承型号的后两位代表内经例如：6205  后两位05 05*5=25   6代表0类。

ZZ：表示轴承双侧附带铁制防尘盖

CM：表示电机用径向内部游隙

NS7：表示轴承内部油脂标号

S:表示轴承内部油脂的填充量

5：表示轴承的的包装是商业包装

    附件代号

Z：轴承单侧钢板防尘盖

ZZ：轴承两侧钢板防尘盖

V：轴承单侧橡胶制非接触型防尘盖

VV：轴承两侧橡胶制非接触型防尘盖

DU：轴承单侧橡胶制接触性防尘盖

DDU：轴承两侧橡胶制接触性防尘盖

NR：轴承外套圈带有径向定位槽和定位环 保持架材质和形制代号

M：铜合金车制保持架

EM：滚子引导铜合金车制保持架

EW：滚子引导刚保持架

W：套圈引导钢制保持架

ET：树脂保持架

TYN：树脂保持架

EA：调心滚子轴承钢制S型冲压保持架

CD：钢制合金保持架

CA：铜合金保持架的形制

AW：30度角接触轴承/钢制保持架

BW：40度角接触轴承/钢制保持架 内部游隙代号

C0标准游隙代号（一般轴承型号中省略）

C1：比C2游隙略小的游隙

C2：比标准游隙小的游隙

C3：比标准游隙略大的游隙

C4：比C3游隙略大的游隙

C5：比C4游隙略大的游隙

CM：符合电机用的内部游隙

CC0：非互换性标准游隙

CC1：比CC2小的非互换性游隙

CC2：比非互换性标准游隙小的游隙

CC3：比非互换性标准游隙略大的游隙

CC4：比CC3略大的游隙

CC5：比CC4略大的游隙

MC3：微型轴承标准游隙

MC1：小于MC2游隙

MC2：小于MC3游隙

MC4：大于MC3游隙

MC5：大于MC4游隙

MC6：大于MC5游隙

P0：普通精度

P6：优于普通精度

P5：优于P6精度

P4：优于P5精度

P3：优于P4精度

P2：优于P3精度

PN7B：丝杠轴承/等于P4精度

DB：背靠背组合

DF：面对面组合

DT：串联组合

SU：单只任意组配

DU:两只轴承任意组配

三联组合：DFD,DTD

四联组合：DFF,DFT

AV2油脂/NS7油脂/

5：商业包装

6：工业包装

SS：表面镀铬不锈钢轴承
